本公司拥有优秀的设备设计师与现场安装、调试工程师,资深设备智能程序编写工程师,经验丰富,可根据客户生产的不同需求,量身定制各种类型机械设备。本公司与多家国内外知名设备零配件供应商保持良好合作关系,设备制作材料依客户生产要求而定,经济环保,稳定耐用。本公司秉持让客户信任与放心的原则,积极诚恳的态度,打造稳定使用与运行的设备,力求完美的为您解决问题。

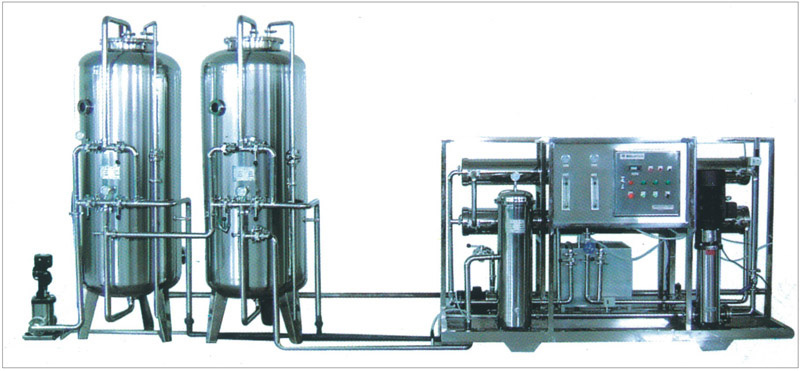

此设备为定制版混合设备,设备主体材料为304不锈钢,电器元件与自动化控制部分均采购国际一线品牌(西门子与施耐德),螺杆泵与齿轮泵来自天津泵业。
一、 基本操作:
1.1如何开启关闭设备?

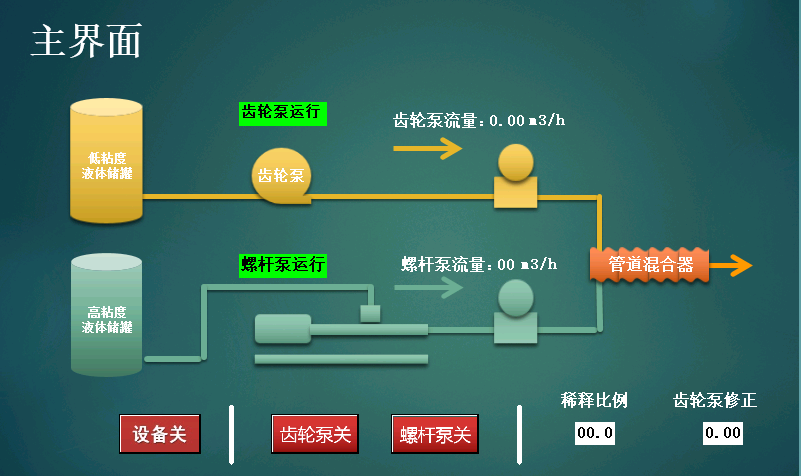

在主界面上点击“设备关”来启动设备,再次点击用以关闭设备。

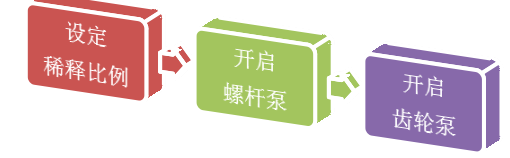

1.2 操作流程
1.3 齿轮泵修正
此参数主要用于修正设备运行过程中所产生的误差。设定的数值与齿轮泵的转速成正比例关系。(首次运行时请联系厂家校对参数,并以流量计显示为参照)。
二、使用环境
2.1 流体混合

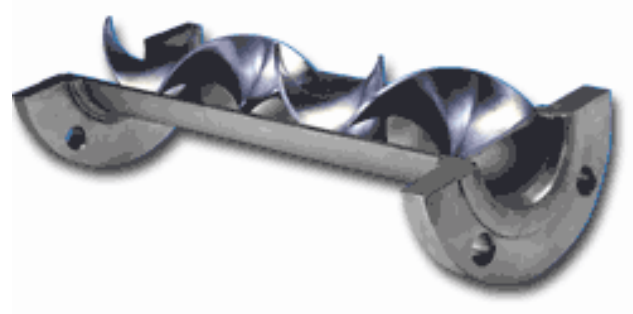

JY-15000-Z-Y-DQ采用的是自行设计研发的新型静态管道混合器,它由单孔道左、右扭转的螺旋片组焊面成,它的最高分散程度≤10μm。静态混合器与传统的混合设备相比,具有流程简单,结构紧凑、能耗小、投资少、操作弹性大、不用维修、混合性能好等优点。相比与传统的搅拌罐+搅拌器的组合,管道混合器可使能耗降低了95%,混合效率提高了85%,且免维护。
计算公式:
△P=(f*ρc/2)*W²*L/D
Re=dh*ρc*w/μ W= Q/πD²*900
1Kg(f)/cm²=98100N/m²△P阻力降(N/m²)
f摩擦系数(无因次)
ρc流体密度(Kg/m³)W流体线速度(m/s)
L混合器长度(mm)
dh水力直径(mm)
ε空隙率(无因次)
μ流体粘度(CP)
A混合单元总面积(mm²)
δ单元材料厚度(mm)
D管道内径(mm)
Re雷诺数(无因次)
2.2 流体输送
JY-15000-Z-Y-DQ可单独起停螺杆泵或齿轮泵,对于液体进行输送。但在输送之前,请确保泵体与管线的清洁,若条件允许,可事先抽取清水5分钟。
三、自动化服务提升
液位传感器
为了确保设备的长期运行安全与稳定,储罐的下方建议安装液位传感器确保泵体不会抽空。
四、安全与报警
设备所有报警与故障显示均会在触摸屏上显示。
五、注意事项
l 设备外壳必须接地。
l 第一次运行务必调整泵的正反转。
l 设备在使用过程中需注意通风,建议开启设备侧门,确保挥发性易燃气体不在设备中聚集。
l 设备进口与出口皆采用软管连接,连接尺寸为DN40,软管连接成功后,请务必将卡扣拧紧。
l 接入的380V电压误差不得超过±10%,否则将造成设备电器元件损坏。
l 接入的四项电电缆,其每根电缆的截面积不得低于2.5mm2。
l 设备在使用过程中需有人值守,如若抽空,将会损伤泵体。
l 设备在使用过程中可能会产生一定的震动,踩下设备滚轮上面的刹车,确保设备静止。
l 任何异常的响动都必须引起足够的重视,在关闭设备后,联系厂家获取帮助。
l 设备使用完毕之后,需关闭进出口阀门。
